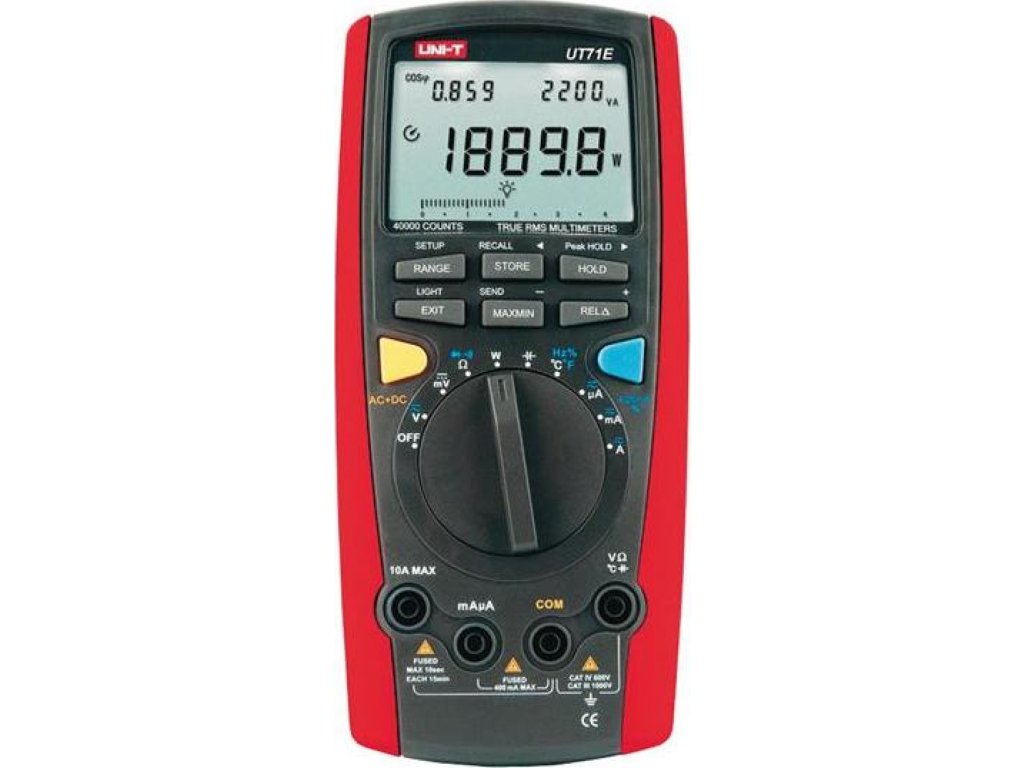

Multimetr UNI-T UT71E

Detailní popis produktu

Multimetr UNI-T UT 71E
V řadě multimetrů UT71 jsou špičkové inteligentní ruční multimetry střední velikosti s automatickým i manuálním přepínáním rozsahů a rozsahem zobrazení hlavního displeje ±20000 nebo 40000 a dalšími dvěmi pomocnými displeji. Přístroje se řadí do vyšší střední třídy, vynikají kvalitním provedením a spolehlivostí a jsou vhodné i pro průmyslové použití. Řada UT71 může rychle vyřešit složité problémy v oblasti elektroniky, automatizace továren, distribuce a elektronického inženýrského vybavení. Přístroje řady UT71 umožňují nastavit horní a dolní mez měření, což je velmi užitečná funkce pro zlepšení kontroly hromadné výroby elektroniky a účinnosti screeningu. Umožňují měření AC/DC napětí a proudů, odporu, test diod, test spojitosti, měření kapacity, frekvence, teploty, proudové smyčky 4-20mA(mimo UT71A) a příkonu (u přístroje UT71E). Přístroje umožňují ukládání dat a připojení pomocí USB s optickým oddělením nebo pomocí Bluetooth adaptéru UT-D07A, který je třeba dokoupit. Přístro je možné spárovat s mobilními telefony nebo tablety po stažení příslušného softwaru ze stránek Apple Store nebo Google Play Store. Údaje na displeji jsou tmavé na světlém pozadí. Jištění proudových rozsahů je provedeno trubičkovými tavnými pojistkami (rozsah 10A pojistkou F 10A /250V (ø5 x 20mm); rozsah mA/µA pojistkou F 500mA /250V (ø5 x 20mm)). Napájení multimetru je provedeno baterií 9V (6F22). Rozsah měření veličin lze volit automaticky, i manuálně. Součástí balení jsou měřící kabely s hroty, a také baterie.

UT71E je špičkový digitální multimetr TRMS, který najde využití při kontrole v elektronické výrobě, v automatizaci továren a v distribuci el. energie. Na tento výrobek poskytujeme rozšířenou záruku 3 roky.


Parametry produktu :

- plně vyhovuje normě IEC/EN611010, a má dvojitou izolaci
- zařazen do kategorie CAT. III 1000V - vnitřní el. instalace včetně třífázových rozvodů
- zařazen do kategorie CAT. IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace )
- maximální zobrazení hlavního displeje je 40000, vedlejších displejů 4000
- typu podsvětlený LCD displej s tmavými údaji na světlém pozadí, 3 hodnoty podsvícení
- rozsah zobrazení displeje je ±40000 pro měření napětí, proudů, odporů a frekvencí.
- obnovovací frekvence u většiny měření 2 až 3x za vteřinu
- analogový ukazatel bargraf 40 segmentů, rychlost 10 zobrazení /sec.
- nastavení rozsahů automatické nebo manuální
- měřící rozsahy AC napětí (střídavého): 4 V / 1000 V, True RMS 0 až 1000 V, šířka pásma 100 kHz
- měřící rozsahy AC proudu (střídavého): 400 μA / 10 A šířka pásma 45 Hz až 10 kHz
- měřící rozsahy DC napětí (stejnosměrného): 400 mV / 1000 V
- měřící rozsahy DC proudu (stejnosměrného): 400 μA / 10 A
- měřicí rozsahy příkonu a zdánlivého výkonu do 2500 W a účiníku 0 až 1
- měřící rozsahy odporu: 400 Ω / 40 MΩ
- měřící rozsahy kapacity kondenzátorů: 40 nF / 40,00 mF
- měřící rozsahy měření frekvence: 40 Hz / 400 MHz
- měřicí rozsahy měření teploty ve °C (-40°Caž 1000°C) a ve °F (-40°F až 1832°F)
- vysoká přesnost
- vestavěná paměť pro 100 záznamů
- měření efektivních hodnot napětí st. napětí a proudů (TRMS)
- během měření střídavých napětí je možno na dvou podružných displejích měřít i frekvenci nebo střídu napětí
- na podružném displeji je možné měřit i střídavou složku nasuperponovanou na stejnosměrném napětí
- mód relativního měření
- měření špiček MAX a MIN, zmrazení hodnoty na displeji (Data Hold)
- indikace slabé baterie
- automatické vypnutí ( uspání při nečinnosti )
- ochrana napěťových vstupů proti přetížení
- ochrana prudových vstupů rychlými tavnými pojistkami
- vstupní impedance 10MΩ, na rozsahu 400mV/DC až 2,5GΩ
- test diod a polovodičových přechodů napětím 0 až 3V
- dodaná teplotní sonda typu "K" pro měření teploty do 230°C
- dodaný USB kabel s opto-elektrickým převodníkem, software je možné stáhnout ze stránek výrobce: https://meters.uni-trend.com/product/ut71-series/#Docs
- je možné dokoupit Bluetooth adaptér UT-D07A
- je možné i měření v elmag. poli o intenzitě do 1V/m s dodatečnou chybou 5%


Technické parametry :

- Měření DC napětí ( vstupní impedance je 10MΩ, na rozsahu 400 mV je 2,5GΩ ) :
( rozsah / rozlišení / přesnost )
400 mV / 0,01 mV / ± 0,025 % + 5
4 V / 0,0001 mV / ± 0,05 % + 5
40 V / 0,001 mV / ± 0,05 % + 5
400 V / 0,01 V / ± 0,05 % + 5
1000 V / 0,1 V / nespecifikováno
Ochrana proti přetížení 1000 V.


- Měření AC napětí ( je dostupné i měření AC + DC ) ( vstupní impedance cca 10MΩ ) :
( rozsah / rozlišení / přesnost v rozsahu 45Hz až 1kHz / 1kHz až 10kHz / 10kHz až 100kHz )
4 V / 0,0001 V / ± 0,4 % + 30 / ± 3 % + 30 / ± 6 % + 30
40 V / 0,001 V / ± 0,4 % + 30 / ± 5 % + 30 / ± 6 % + 30
400 V / 0,01 V / ± 0,4 % + 30 / ± 5 % + 30 / nespecifikováno
1000 V / 0,1 V / ± 1 % + 30 / ± 5% + 30 (1kHz až 5kHz) / ± 10 % + 30 (5kHz až 10kHz)
Ochrana proti přetížení 1000 V.


- Měření DC proudu :
( rozsah / rozlišení / přesnost )
400 μA / 0,01 μA / ± 0,1 % + 15
4000 μA / 0,1 μA / ± 0,1 % + 15
40 mA / 1 μA / ± 0,15 % + 15
400 mA / 10 μA / ± 0,15% + 15
10 A / 1 mA / ± 0,5 % + 30


- Měření AC proudu ( je dostupné i měření AC + DC ) ( 45 Hz až 10 kHz ) :
( rozsah / rozlišení / přesnost )
400 μA / 0,01 μA / ± 0,7 % + 15
4000 μA / 0,1 μA / ± 0,7 % + 15
40 mA / 1 µA / ± 0,1 % + 40
400 mA / 10 µA / ± 0,1 % + 40
10 A / 1 mA / ± 1,5 % + 20 ( 45 Hz až 1 kHz ) / ± 5 % + 40 ( 1 kHz až 10 kHz )


- Měření výkonu :
( rozsah / rozlišení / přesnost )
Výkon 2500W / 0,1 W / ± 2 % + 10
Zdánlivý výkon 2500 W / 1 W / ± 2 % + 50
Účinník 0 až 1 / 0,001 W / ± 2 % + 10
Vstupní rozsah napěťového vstupu 50 až 250V/AC.
Impedance napěťového vstupu 10MΩ.
Ochrana proudového vstupu 10 A/250V.


- Měření odporu :
( rozsah / rozlišení / přesnost )
400 Ω / 0,01 Ω / ± 0,3 % + 8
4 kΩ / 0,0001 kΩ / ± 0,3 % + 8
40 kΩ / 0,001 kΩ / ± 0,3 % + 8
400 kΩ / 0,1 kΩ / ± 0,5 % + 20
4 MΩ / 0,0001 MΩ / ± 1 % + 40
40 MΩ / 0,001 MΩ / ± 1,5 % + 40
Ochrana proti přetížení 1000 V.


- Měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
40 nF / 0,001 nF / ± 1 % + 20
400 nF / 0,01 nF / ± 1 % + 20
4 μF / 0,0001 μF / ± 1 % + 20
40 μF / 0,001 μF / ± 1 % + 20
400 μF / 0,01 μF / ± 1,2 % + 20
4 mF / 0,0001 mF / ± 5 % + 20
40 mF / 0,001 mF / nespecifikováno
Ochrana proti přetížení 1000 V.


- Měření kmitočtu :
( rozsah / rozlišení / přesnost )
40 Hz / 0,001 Hz / ± 0,01 % + 8
400 Hz / 0,01 Hz / ± 0,01 % + 8
4 kHz / 0,0001 kHz / ± 0,01 % + 8
40 kHz / 0,001 kHz / ± 0,01 % + 8
400 kHz / 0,01 kHz / ± 0,01 % + 8
4 MHz / 0,0001 MHz / ± 0,01 % + 8
40 MHz / 0,001 MHz / ± 0,01 % + 8
400 MHz / 0,01 MHz / nespecifikováno
Ochrana proti přetížení 1000V.


- Měření teploty (°C) :
( rozsah / rozlišení / přesnost )
-40°C až +40°C / 0,1°C / ± 3 % + 30
+40°C až +400°C / 0,1°C / ± 1 % + 30
+400°C až 1000°C / 0,1°C / ± 2,5 %


- Měření teploty (°F) :
( rozsah / rozlišení / přesnost )
-40°F až +32°F / 0,1°F / ± 3 % + 30
+32°F až +752°F / 0,1°F / ± 1 % + 30
+752°F až +1832°F / 0,1°F / ± 2,5 %
Ochrana proti přetížení 1000V.


- Měření proudové smyčky 4 až 20mA
( rozsah / rozlišení / přesnost )
(4 až 20mA) % / 0,01% / ± 1 % + 50
Ochrana proti přetížení pojistka F500mA/250V.


- Test diod :
napětí na svorkách bez zátěže 2,8 V
úbytek napětí na dobrém křemíkovém přechodu je 0,5 až 0,8 V
rozlišení měření 0,0001 mV
Ochrana proti přetížení 1000 V.


- Test vodivosti :
napětí na svorkách bez zátěže 1,2 V
tón bzučáku nebude znít, pokud je odpor větší než 60 Ω
tón se rozezní pokud je odpor menší než 40 Ω
Ochrana proti přetížení 1000 V.


Obecné charakteristiky :

- napájení : 9V baterie (6F22)
- displej LCD : 73 mm x 50 mms podsvícením, 2 stupně jasu, nebo vypnuto
- barva výrobku : červená a šedá
- čistá hmotnost výrobku : 384 g
- velikost výrobku : 200 mm x 93 mm x 40 mm


Obsah individuálního balení :

- multimetr UT71E s úložným obalem
- baterie 9V baterie (6F22)
- pojistka F1 : F 10A /250V (ø5 x 20mm) - v přístroji
- pojistka F2 : F 500mA /250V (ø5 x 20mm) - v přístroji
- kabel USB s opto-el. převodníkem
- testovací kabely s hroty v kategorii CAT III 1000V, CAT IV 600V
- teplotní sonda typu "K" pro měření teploty do 230°C
- návod na použití česky, slovensky a anglicky


Velkoobchodní balení :

- standardní množství v kartonu : 10ks
- standardní měření kartonu : 540 x 360 x 275 mm
- celková hmotnost kartonu : 12,5 kg


- Výrobce: UNI-TREND
-
