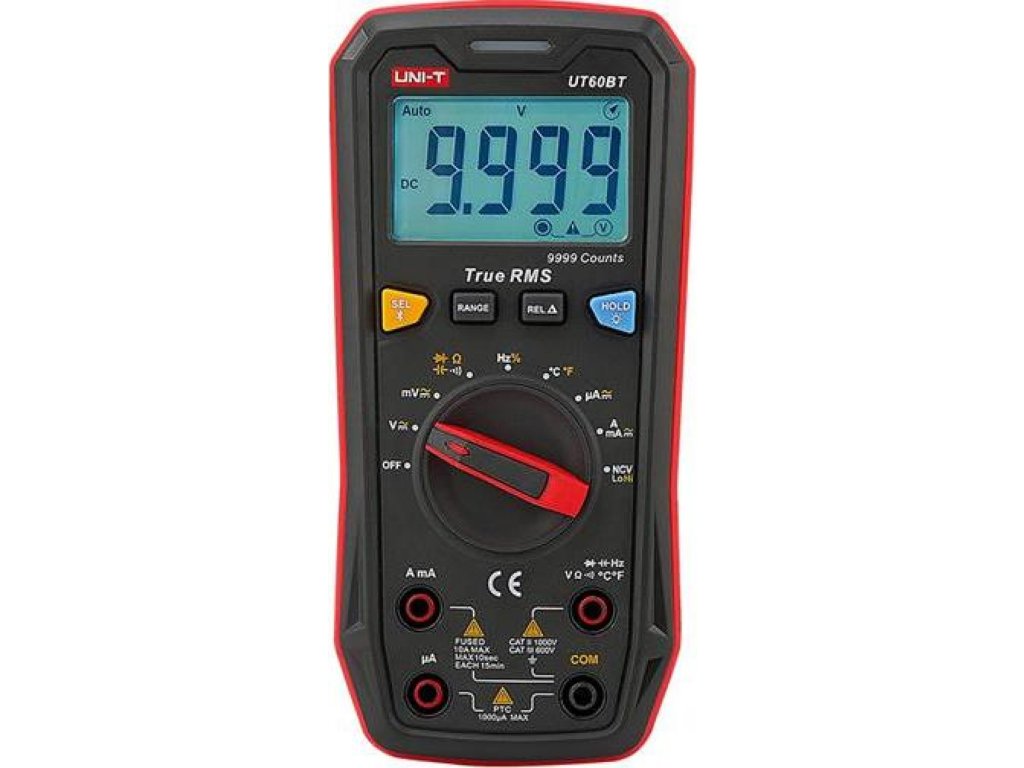

Multimetr UNI-T UT60BT

Detailní popis produktu

Přístroj UT60BT je digitální multimetr s rozsahem displeje 9999, který umožňuje měření skutečných efektivních hodnot RMS napětí a proudů s automatickou i manuální volbou rozsahů. Na všech rozsazích má ochrany proti přetížení 1000V rms, proudový rozsah je chráněn trubičkovou pojistkou 10A / 1000V, 6,35 x 32mm. Pokud se při měření napětí a proudů blížíte hraničním hodnotám ≥990,0V / ≥9,900A, zazní alarm a při překročení mezních hodnot se zobrazí znak "OL". Dále umožňuje měření odporu, kapacity, teploty, frekvence, pracovního cyklu, spojitosti obvodů a polovodičových přechodů. Optimalizován je obvod pro bezkontaktní měření elektrického pole ve dvou podrozsazích. Multimetr je vybaven moderním procesorem s rychlým analogově digitálním převodníkem (převod 3krát/s) a s přenosem naměřených hodnot přes Bluetooth prostřednictvím nízkoenergetické bezdrátové technologie 802.15.4. , do mobilního telefonu nebo tabletu s naintalovanou aplikací Connect.

Celá konstrukce multimetru je vybaveny odolným krytem s dvojitou izolací a má evropskou certifikaci CE a splňuje bezpečnostní klasifikaci CAT II 1000V/CAT III 600V. Přístroj je vhodný jak pro práci v laboratoři nebo dílně, tak i pro běžnou elektrikářskou praxi. Je napájen běžnými bateriemi 3 ks x 1,5V, AAA, které díky nízké spotřebě vydrží až 500 hodin.

Parametry produktu :

- rozsah podsvíceného displeje: 9999
- měření napětí: do ±1000V / DC / AC rms
- měření proudů: do ± 10A / DC / AC rms
- měření odporů: do 99,99MΩ
- měření kapacit: do 9,999mF
- měření teploty: s dodanou sondou typu K do 250°C
- měření frekvence: do 9,999MHz
- měření pracovního cyklu: do 1kHz
- režimy měření: auto / manual / REL / RMS / HOLD / NCV EFLo / NCV EFHi
- měření spojitosti obvodů
- měření polovodičových přechodů
- bezkontaktní měření NCV
- optické i akustické alarmy
- Bluetooth pro přenos naměřených dat
- ochrana napěťových vstupů proti přetížení nad 1000V
- ochrana proudového vstupu 10A rychlou tavnou pojistkou
- vstupní impedance cca 10MΩ pro DCV, na rozsahu DCmV pak 3GΩ
- napájení: 3 x 1,5V, AAA
- spotřeba v nízká spotřeba energie při měření: asi 2 mA
- spotřeba v režimu spánku: < 30 μA
- činnost na jednu sadu baterií: 500 hodin
- indikace slabé baterie: ano
- automatické vypnutí ( uspání při nečinnosti ): ano, po 15 minutách


Technické parametry :

- Měření DC napětí ( vstupní impedance je na rozsahu DCmV asi 3GΩ, na ostatních rozsazích 10MΩ ):
(rozsah / rozlišení / přesnost)
9,999 mV / 0,001mV / ± (0,7 % + 8)
99,99 mV / 0,01 mV / ± (0,7 % + 8)
999,9 mV / 0,1 mV / ± (0,5 % + 3)
9,999 V / 0,001 V / ± (0,5 % + 3)
99,99 V / 0,1V / ± (0,5 % + 3)
999,9 V / 0,1V / ± (0,5 % + 3)
- Maximální vstupní napětí: ±1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V.
- Ochrana proti přetížení 1000V RMS (DC/AC)


- Měření AC napětí ( vstupní impedance cca 10MΩ, ):
( rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz, sinus RMS )
9,999 mV / 0,001mV / ± (1 % + 3)
99,99 mV / 0,01 mV / ± (1 % + 3)
999,9 mV / 0,1 mV / ± (0,8 % + 3)
9,999 V / 0,001 V / ± (0,8 % + 3)
99,99 V / 0,1V / ± (0,8 % + 3)
999,9 V / 0,1V / ± (0,8 % + 3)
- Maximální vstupní napětí: AC1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V.
- Ochrana proti přetížení 1000V RMS (DC/AC)


- Měření DC proudu:
( rozsah / rozlišení / přesnost )
999,9 μA / 0,1 μA / ± (0,8 % + 3)
999,9 mA / 0,1 mA / ± (1,0 % + 3)
9,999 A / 0,001 A / ± (1,0 % + 3)
Alarm zazní při ≥9,900A, při >10,00 A se zobrazí "OL"
Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A


- Měření AC proudu:
( rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz )
999,9 μA / 0,1 μA / ± (1,0 % + 3)
999,9 mA / 0,1 mA / ± (1,2 % + 3)
9,999 A / 0,001 A / ± (1,2 % + 3)
Alarm zazní při ≥9,900A, při >10,00 A se zobrazí "OL"
Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A


- Měření odporu:
( rozsah / rozlišení / přesnost )
999,9 Ω / 0,1 Ω / ± (0,8 % + 2)
9,999 kΩ / 0,001kΩ / ± (0,8 % + 2)
99,99 kΩ / 0,01 kΩ / ± (0,8 % + 2)
999,9 kΩ / 0,1 kΩ / ± (0,8 % + 2)
9,999 MΩ / 0,001 MΩ / ± (1,5 % + 3)
99,99 MΩ / 0,01 MΩ / ± (2,0 % + 5)
Ochrana proti přetížení 1000V


- Měření kapacity kondenzátorů:
( rozsah / rozlišení / přesnost )
9,999 nF / 0,001 nF / ± (4 % + 10)
99,99 nF / 0,01 nF / ± (4 % + 5)
999,9 nF / 0,01 nF / ± (4 % + 5)
9,999 µF / 0,001 µF / ± (4 % + 5)
99,99 µF / 0,01 µF / ± (4 % + 5)
999,9 μF / 0,1 μF / ± (4 % + 5)
9,999 mF / 0,001 mF / ± (10 %)
Pro kapacity ≤100nF použijte režim REL
Ochrana proti přetížení 1000V


- Měření kmitočtu:
( rozsah / rozlišení / přesnost )
99,99 Hz až 9,999 MHz / 0,01 Hz až 0,001 MHz / ± (0,1 % + 5)
Ochrana proti přetížení 1000V RMS (DC/AC)


- Měření pracovního cyklu pro obdélníkové vlny ≤10kHz:
( rozsah / rozlišení / přesnost )
0,1 až 99,9 % / 0,1 % / ± (3% + 5)
Ochrana proti přetížení 1000V RMS (DC/AC)


- Test diod:
napětí na svorkách bez zátěže asi 3,3 V
úbytek napětí na dobrém křemíkovém přechodu je 0,5 až 0,8 V
rozlišení měření 0,001 V


- Test spojitosti obvodů:
tón bzučáku nebude znít, pokud je odpor větší než 30 Ω
tón se rozezní pokud je odpor menší než 30 Ω
Ochrana proti přetížení 1000V RMS (DC/AC)


- Měření teploty:
( rozsah / rozlišení / přesnost )
-40°C až 0°C / 1°C / ± 4°C
0°C až 100°C / 1°C / ± (1,0% + 5)
100°C až 1000°C / 1°C / ± (2,0% + 5)

-40°F - 32°F / 1°F / ± 5°F
>32°F - 212°F / 1°F / ± (1,5% + 5)
>212°F - 1832°F / 1°F / ± (2,5% + 5)
Termočlánek typu K v příslušenství je použitelný pouze pro měření teploty nižší než 250°C/482°F.
Ochrana proti přetížení 1000 V RMS (DC/AC)


Obecné charakteristiky:

- pracovní teplota okolí: 0°C až 40°C
- skladovací teplota: -10°C – 50°C (14°F – 122°F)
- pracovní relativní vlhkost: ≤75% (0°C až 30°C) , ≤50% (30°C až 40°C)
- pracovní nadmořská výška: 0 až 2000m
- prostředí použití: vnitřní použití
- odolnost proti EMC: pro radiofrekvenční pole 1V/m
- napájení : 3 x 1,5V, AAA
- displej LCD : 73 mm x 50 mms podsvícením, 2 stupně jasu, nebo vypnuto
- barva výrobku : červená a šedá
- čistá hmotnost výrobku: 290 g
- hmotnost výrobku: asi 400g (včetně baterií)
- velikost výrobku : 169 x 81 x 46 mm


Obsah individuálního balení :

- multimetr UT60BT s úložným obalem: 1ks
- baterie 1,5V, AAA: 3ks
- pojistka F1 : F 10A /250V (6,35 x 32mm) - v přístroji: 1ks
- testovací kabely s hroty v kategorii CAT II 1000V/CAT III 600V: 1pár
- teplotní sonda: 1ks
- návod na použití: 1ks


Velkoobchodní balení :

- standardní množství v kartonu : 20ks
- rozměr standardního kartonu : 420 x 320 x 300 mm


- Výrobce: UNI-TREND
-
