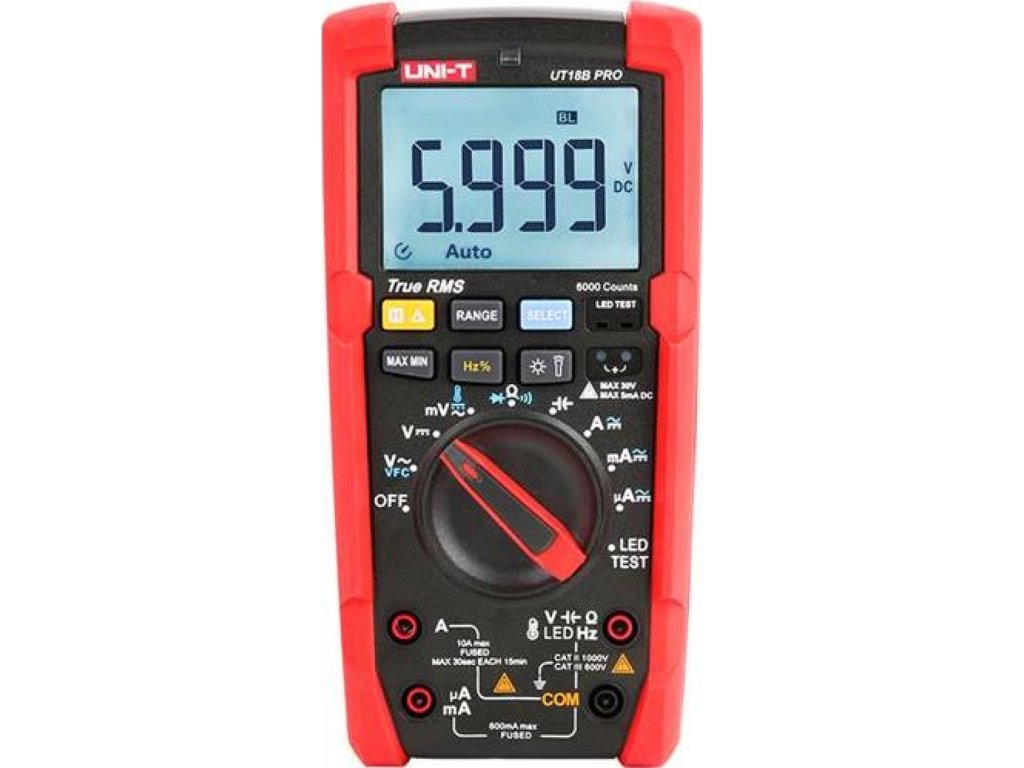

Multimetr UNI-T UT18B PRO

Detailní popis produktu

Digitální multimetr UT18B PRO 1000 V True RMS je vysoce spolehlivý, bezpečný a odolný multimetr, měřící skutečné hodnoty RMS, určený pro měření v rozvodných zařízeních kategorie CAT II 1000 V / CAT III 600 V. Digitální multimetr UT18B PRO True RMS dokáže přesně měřit nedokonalé, nelineární vlny AC napětí, vznikající například na měničích napětí a díky vestavěnému režimu VFC může tento měřič odstranit rušící napěťový signál, což vede k přesnějšímu odečtu napětí.
Rozsahy u přístroje UT18B PRO mohou být přepínané automaticky nebo manuálně. Maximální zobrazitelná hodnota displeje LCD je 6200. Rychlý analogovědigitální převodník (ADC) měří až 3 krát za sekundu.
Přístroj UT18B PRO umožňuje měření AC/DC napětí a proudů, odporu, kapacity, kmitočtu, pracovního cyklu a teploty. Možnost používání i v prostředí s elektrickým polem až 1V/m.
Proudový rozsah μA a mA je jištěn rychlou pojistkou FF440 mA / H 1000 V, ø10 x 38mm CE s vypínací schopností 10kA a proudový rozsah 10A je jištěn rychlou pojistkou FF11A / H 1000V ø10 x 38mm CE s vypínací schopností 20kA. Napěťové vstupy jsou chráněny proti špičkám napětí větším než 1000V.
Oproti multimetru UT17B PRO se UT18B PRO liší jinou konstrukcí testovacích kabelů, větším rozsahem měření kmitočtu (až do 1MHz) a kapacity (až do 6mF) a také umožňuje měřit většinu různých typů LED napětím až 12 V.
Zabudovaná LED svítilna na zadní straně přístroje a automatické podsvícení displeje umožňují uživatelům snadno řešit problémy s elektrickým zařízením i v tmavém prostředí.
Napájení je provedeno dvěma kusy tužkových baterií AA R6 1,5V a přístroj se automaticky vypíná po 15ti minutách nečinnosti.


Parametry produktu :

- přístroj má dvojitou izolaci
- zařazen do kategorie CAT II 1000V a CAT III 600V
- LCD displej typu HTN s maximálním zobrazením 6200
- automatické podsvícení displeje s čidlem okolního osvětlení
- obnovovací frekvence u většiny měření 3x za vteřinu
- nastavení rozsahů automatické nebo manuální
- automatická indikace polarity
- měřící rozsahy AC napětí (střídavého): 600 mV až 1000 V
- měřící rozsahy AC proudu (střídavého): 600 μA až 10 A
- měřící rozsahy DC napětí (stejnosměrného): 600 mV až 1000 V
- měřící rozsahy DC proudu (stejnosměrného): 600 μA až 10 A
- měřící rozsahy odporu rezistorů: 600 Ω až 60 MΩ
- měřící rozsahy kapacity kondenzátorů: 6,000 nF až 6,000 mF
- měřicí rozsah frekvence: 10 kHz až 1 MHz
- měřicí rozsah pracovního cyklu: 1% až 99,9%
- měřicí rozsah teploty s dodaným termočlánkem typu K : -55 °C až 230 °C
- vysoká přesnost
- TRMS, měření efektivních hodnot st. napětí a proudů
- mód relativního měření
- režimy MAX/MIN, DATA HOLD
- filtr VFC proti rušení
- ochrana vstupů proti přetížení napětím větším než 1000 V
- ochrana prudových vstupů rychlými tavnými pojistkami
- vstupní impedance na rozsahu mV ≥3GΩ, na ostatních napěťových rozsazích 10MΩ
- test diod a polovodičových přechodů napětím 0 až cca3V, testovací proud 1,2mA,
- test LED diod napětím 0 až 12V, testovací proud 1,2mA, napětí naprázdno max. 30V
- napájení 2ks baterií R6 1,5V
- indikace slabé baterie
- automatické vypnutí (uspání při nečinnosti)
- LED světlo na spodní straně
- je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%


Technické parametry :

(přesnost je definována při teplotě 23°C ±5°C a relativní vlhkosti ≤75%)

měření DC napětí (vstupní impedance je v rozsahu mV ≥3GΩ, v ostatních rozsazích 10MΩ):
(rozsah / rozlišení / přesnost)
600,0 mV / 0,1mV / ± (0,5 % + 3)
6,000 V / 0,001V / ± (0,5 % + 3)
60,00 V / 0,01V / ± (0,5 % + 3)
600,0 V / 0,1V / ± (0,5 % + 3)
1000, V / 1V / ± (0,5 % + 3)

měření AC napětí (vstupní impedance cca 10MΩ, 40Hz až 500Hz):
( rozsah / rozlišení / přesnost)
600,0 mV / 0,1mV / ± (1 % + 3)
6,000 V / 0,001 V / ± (1 % + 3)
60,00 V / 0,01V / ± (1 % + 3)
600,0 V / 0,1V / ± (1 % + 3)
1000,0 V / 1V / ± (1 % + 3)
V.F.C. 600,0V / 0,1 V 0,001 / ± (4,0 % +10); (40Hz až 400Hz)

měření DC proudu:
(rozsah / rozlišení / přesnost)
600,0 μA / 0,1 μA / ± 0,8% + 3
6000 μA / 1 μA / ± 0,8% + 3
60,00 mA / 0,01mA / ± 0,8% + 3
600,0 mA / 0,1mA / ± 0,8% + 3
6,000 A / 0,001A / ± 1,2 % + 5
10,000 A / 0,01 A / ± 1,2 % + 5

měření AC proudu (40Hz až 500Hz):
(rozsah / rozlišení / přesnost)
600,0 μA / 0,1 μA / ± (1,0 % + 3)
6000 μA / 1 μA / ± (1,0 % + 3)
60,00 mA / 0,01mA / ± (1,0 % + 3)
600,0 mA / 0,1mA / ± (1,0 % + 3)
6,000 A / 0,001A / ± (1,5 % + 3)
10,00 A / 0,01A / ± (1,5 % + 3)

měření odporu:
(rozsah / rozlišení / přesnost)
600,0 Ω / 0,1 Ω / ± (0,5 % + 2)
6,000 kΩ / 1 Ω / ± (0,5 % + 2)
60,00 kΩ / 10 Ω / ± (0,5 % + 2)
600,0 kΩ / 100 Ω / ± (0,5 % + 2)
6,000 MΩ / 1 kΩ / ± (0,5 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)


měření kapacity kondenzátorů:
(rozsah / rozlišení / přesnost)
60,00 nF / 0,01 nF / v režimu REL: ± (4,0 % + 8)
600,0 nF / 0,1 nF / ± 2,0 % + 5
6,000 μF / 0,001 μF / ± 2,0 % + 5
60,0 μF / 0,01μF / ± 2,0 % + 5
600,0 μF / 0,1μF / ± 2,0 % + 5
6,000 F / 1 µF / ( ≤ 1000μF) / ± (5,0 % + 5)
6,000 F / 1 µF / ( ≥ 1000μF) / ± (10,0 % )
ochrana proti přetížení: 1000V – PTC
Pokud je naměřená kapacita ≤ 600 nF, doporučuje se pro zajištění přesnosti režim REL.


měření diod a polovodičových přechodů:
napětí otevřeného obvodu: 3,0 V
testovací proud: cca 1,2 mA)
normální úbytek napětí na křemíkovém přechodu je 0,500 až 0,800mV
rozlišení napětí při tomto měření: 0,001V


měření spojitosti obvodu:
při odporu vedení >50 Ω je indikováno přerušení, bzučák nepípá
při odporu vedení ≤10 Ω je indikován nepřerušený obvod, bzučák nepřerušitě pípá
ochrana proti přetížení: 1000V

měření kmitočtu, pracovního cyklu:
( rozsah / rozlišení / přesnost )
10 kHz až 1 MHz / 0,01 kHz až 0,001 MHz / ± (0,1 % + 3)

1,0 % až 99,9 % / 0,1 % / ± (1,0 % + 4)
měření pracovního cyklu je vhodné jen pro obdélníkové vlnění do 1kHz o amplitudě 100mVrms až 30Vrms


měření teploty : -55° C až 500°C ( -67°F až 932°F)
( rozsah / rozlišení / přesnost )
-55°C až 0°C / 0,1°C / ±(6,0% + 2°C)
0°C až 50°C / 0,1°C / ±2°C
50°C až 500°C / 0,1°C / ± (2,0% +1°C)

( rozsah / rozlišení / přesnost )
-67°F až 32°F / 1°F / ±(10,0% + 2°F)
32°F až 122°F / 1°F / ±4°F
122°F až 932°F / 1°F / ± (4,0% +4°F)


- jištění rozsahu 10A: pojistka FF 11A H/1000V (10 x 38mm) CE
- jištění rozsahu mA/µA: pojistka FF 440mA H/1000V (10 x 38mm) CE
- krytí přístroje: není definováno
- pracovní teplota : 0°C až 40°C
- pracovní relativní vlhkost: při 0°C až 30°C ≤ 75%, při 30°C až 40°C ≤ 50%
- pracovní nadmořská výška: 0 až 2000 m
- skladovací teplota: -10°C až 50°C
- přístroj plní standarty: CE, UKCA, cETLus, CAT II 1000V, CAT III 600V, dvojitá izolace, ochrana proti přetížení napětím ≥ 1000V, EN 61326-1:2013; EN 61326-2-2:2013, EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012. Vyhovuje normám UL STD.: 61010-1, 61010-2-030. Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033.
- rozměry přístroje: 195 x 95 x 58 mm
- hmotnost: cca 484,5 g (včetně baterií)


Obsah jednotlivého balení :

- multimetr UT18B PRO s úložným obalem: 1 ks
- testovací kabely s hroty v kategorii CAT II 1000V, CAT III 600V: 1 pár
- termočlánek typu K (nikl/chrom-nikl/křemík) do teplot +230 °C: 1 ks
- pojistka F1, FF 440 mA H 1000 V (10 x 38mm) - v přístroji: 1ks
- pojistka F2, FF 11 A H 1000 V (10 x 38mm) - v přístroji: 1ks
- uživatelský manuál: 1 ks


Obchodní balení :
- rozměry kartonu: 480 mm x 370 mm x 195 mm
- standartní množství v kartonu: 10ks
- celková hmotnost kartonu: cca 9,1kg


- Výrobce : UNI-TREND
-
