Multimetr UNI-T UT181A

Detailní popis produktu

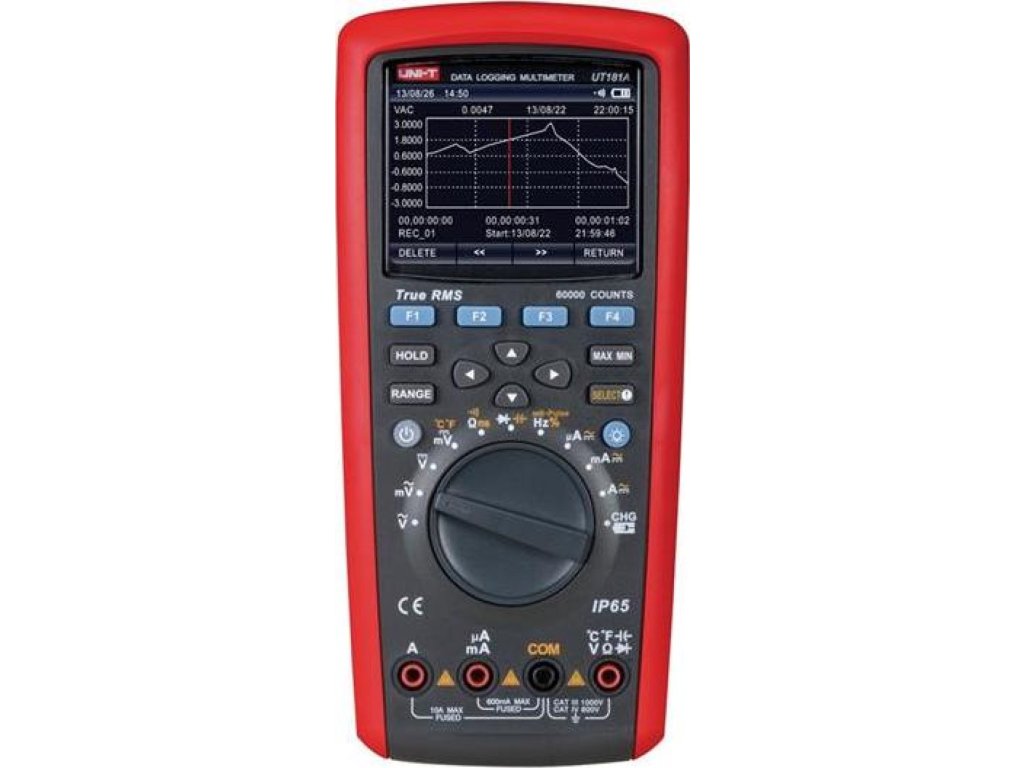

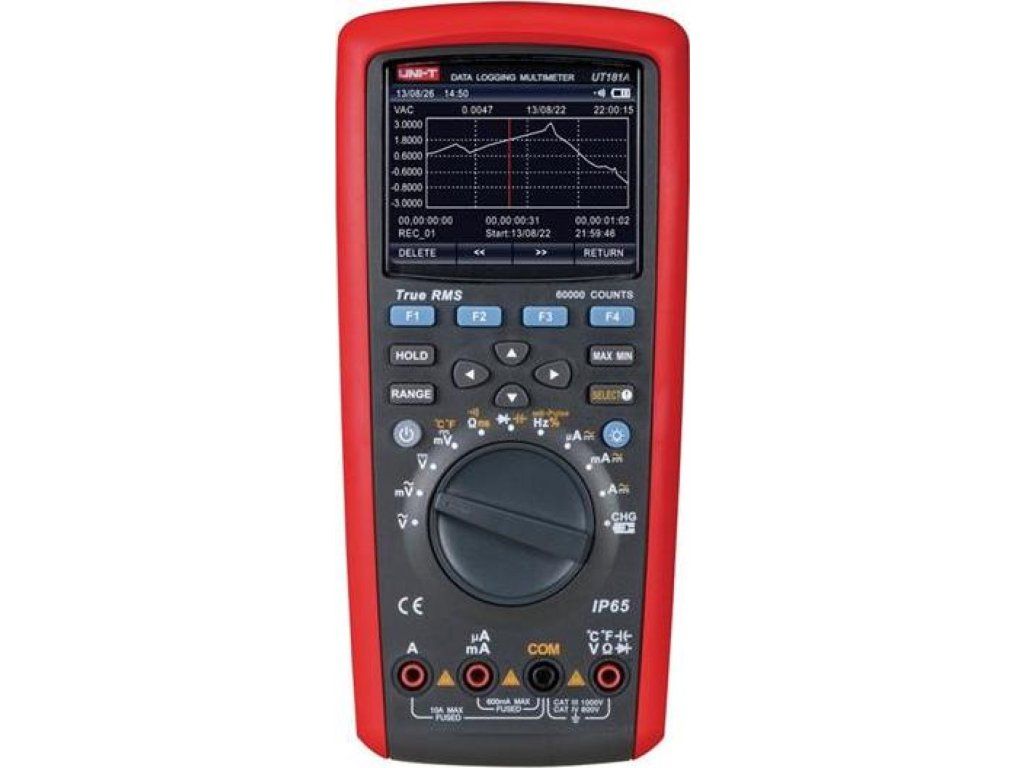

Multimetr UNI-T UT181A
Multimetr UNI-T UT181A je inteligentní ruční multimetr s automatickým nebo ručním přepínáním rozsahů, který měří hodnoty efektivní ( RMS ), maximální, minimální nebo průměrné. Přístroj se řadí do vyšší třídy, vyniká kvalitním provedením a spolehlivostí a je vhodný i pro průmyslové použití. Voděodolnost a prachuvzdornost je v kategorii IP65. Displej je typu podsvícený grafický LCD, s maximálním rozlišením 4 5/6 digitů, maximální zobrazená hodnota je ±60000. Multimetr umožňuje měření AC/DC napětí a proudů, odporu, test diod, test spojitosti, měření kapacity, frekvence, střídy, teploty, vodivosti, porovnávací měření, měření relativních hodnot, detekce špiček a záznam dat v počtu až 20000 údajů. Přístroj umožňují ukládání dat do PC pomocí připojení přes adaptér USB s optickým oddělením, nebo pomocí Bluetooth. Součástí displeje je analogový ukazatel - bargraf s 61dílky. Multimetr obsahuje interní hodiny, které zobrazují čas a datum, které je možné automaticky přiřadit uloženým vzorků naměřených hodnot v intervalu 1sec až 1 hod, včetně doby po kterou se má ukládat (až dny). Možnost zařazení dolnopropustného filtru pro měření na střídačích a generátorech. Možnost dvoukanálového měření teplot. Jištění proudových rozsahů je provedeno trubičkovými tavnými pojistkami (rozsah 10A pojistkou FF 10A H/1000V (10 x 38mm); rozsah mA/µA pojistkou FF 800mA H/600V (6 x 32mm)). Přístroj umí testovat své vlastní pojistky (bez otevření přístroje). Napájení multimetru je provedeno lithiovým akumulátorem 7,4V/2000mAh. Součástí balení jsou měřící kabely s hroty v bezpečnostní kategorii CAT III 1000V a CAT IV 600V.

Parametry produktu :

- plně vyhovuje normě IEC/EN61010-1, a má dvojitou izolaci
- zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů
- zařazen do kategorie CAT IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace )
- typ displeje barevný ( 64K color), grafický TFT LCD 3,5 " s maticí bodů 320 x 240 pixelů
- maximální zobrazení displeje je 60000,
- zobrazení displeje pro měření frekvence 60000
- zobrazení pro měření kapacity 6000
- nastavení rozsahů automatické nebo manuální
- vysoká přesnost
- měřící rozsahy AC napětí (střídavého) - 60 mV / 1000 V pro kmitočty 45Hz až 100kHz
- měřící rozsahy AC proudu (střídavého) - 600 μA / 10 A pro kmitočty 45Hz až 10kHz
- měřící rozsahy DC napětí (stejnosměrného) - 60 mV / 1000 V
- měřící rozsahy DC proudu (stejnosměrného) - 600 μA / 10 A
- měřící rozsahy AC+DC (střídavé napětí se stejnosměrnou složkou) - 60mV / 1000V
- měřící rozsahy AC+DC ( střídavý proud se stejnosměrnou složkou) - 600µA / 10A
- měřící rozsahy odporu - 600 Ω / 60 MΩ
- měřící rozsahy kapacity kondenzátorů - 6.00 nF / 60.00 mF
- měřící rozsahy měření frekvence 60 Hz až 60 MHz
- generátor obdélníkového signálu 0,5Hz až 4800Hz
- měřící rozsah střídy 10% až 99% ( 10Hz až 2kHz )
- měřící rozsah šířky pulzu 0 až 250,0ms
- měřicí rozsah vodivosti 60nS
- měřící rozsah teploty -40°C~1000°C, ( s dodávanými termočlánky K typu nikl-chrom-nikl-křemík pouze do +230°C )
- analogová stupnice Bargraf, 61 dílků
- TRMS, měření efektivních hodnot napětí st. napětí a proudů
- během měření střídavých napětí je možno na podružném displeji měřít i frekvenci nebo střídu napětí
- na podružném displeji je možné měřit i střídavou složku nasuperponovanou na stejnosměrném napětí
- datalogging 20000 hodnot
- mód relativního měření
- možnost měření v logaritmických hodnotách dBV a dBm, se současným zobrazením napětí na sekundárním displeji ve V
- možnost nastavení ukládání vzorků naměřených hodnot v intervalu 1sec až 1 hod, včetně doby po kterou se má ukládat (až dny)
- měření špiček MAX a MIN s odezvou 1ms
- indikace špatného zapojení
- indikace slabé baterie
- automatické vypnutí ( uspání při nečinnosti, doba nečinnosti lze nastavit v MENU )
- ochrana napěťových vstupů proti přetížení
- ochrana proudových vstupů rychlými tavnými pojistkami
- vstupní impedance 10MΩ
- test diod a polovodičových přechodů napětím 0 až 3V
- napájení akumulátorem LiIon 7,4V/2000mAh
- dodaný USB kabel s převodníkem, softwar je možné stáhnout ze stránek výrobce: https://meters.uni-trend.com/product/ut181a/
- možnost dokoupení Bluetooth adaptéru UT-D08
- dodaný nabíjecí zdroj DC 10V/500mA s příslušenstvím
- je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%


Technické parametry :
(přesnost je definována při teplotě 23°C ±5°C a relativní vlhkosti menší nebo rovné 75%, doporučuje se kalibrace 1x ročně )

- Měření DC napětí ( vstupní impedance je 10MΩ ) :
(rozsah / rozlišení / přesnost)
60.00 mV / 1µV / ± 0.025 % + 20
600.00 mV / 10µV / ± 0.025 % + 5
6.0000 V / 0.1 mV / ± 0.025 % + 5
60.000 V / 1mV / ± 0.025 % + 5
600.00 V / 10mV / ± 0.03 % + 5
1000.0 V / 0.1V / ± 0.03% + 5


- Měření AC napětí ( vstupní impedance cca 10MΩ ; 45Hz až 1kHz ; 1kHz až 10kHz ; 10kHz až 20kHz ; 20kHz až do 100kHz ) :
( rozsah / rozlišení / přesnost do 1kHz / přesnost do 10kHz / přesnost do 20kHz / přesnost do 100kHz)
60.00 mV / 1µV / ± 0.6 % +60 / ± 1.2 % + 60 / ±3 % + 60 / ±4 % + 60
600.00 mV / 10µV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40
6.0000 V / 0.1 mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40
60.000 V / 1mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40
600.00 V / 10mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / jen orientačně
1000.0 V / 0.1V / ± 0.6% + 30 / ± 3 % + 40 / ±6 % + 40 / jen orientačně


- Měření napětí AC + DC ( vstupní impedance cca 10MΩ ; 45Hz až 1kHz ; 1kHz až 10kHz ; 10kHz až 35kHz ) :
( rozsah / rozlišení / přesnost do 1kHz / přesnost do 10kHz / přesnost do 35kHz )
60.00 mV / 1µV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 60
600.00 mV / 10µV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
6.0000 V / 0.1 mV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
60.000 V / 1mV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
600.00 V / 10mV / ± 1 % +80 / jen orientačně / jen orientačně
1000.0 V / 0.1V / ± 1.2 % + 80 / jen orientačně / jen orientačně


- Měření DC proudu :
( rozsah / rozlišení / přesnost )
600.0 μA / 0.01 μA / ± 0.25 % + 20
6000.0 μA / 0.1 μA / ± 0.25 % + 2
60.000 mA / 1μA / ± 0.7 % + 2
600.0 mA / 10μA / ± 0.15% + 2
6.000 A / 0.1mA / ± 0.5 % + 3
10.000 A / 1m A / ± 0.5 % + 2


- Měření AC proudu ( 45Hz až 1kHz ; 1kHz až 10kHz ) :
( rozsah / rozlišení / přesnost do 1kHz / přesnost do 10 kHz )
600.00 μA / 0.01 μA / ± 0.6 % + 40 / ± 1.2 % + 40
6000.0 μA / 0.1 μA / ± 0.6 % + 20 / ± 1.2 % + 40
60.000 mA / 1µA / ± 0.6 % + 40 / ± 1.2 % + 40
600.00mA / 10µA / ± 0.6 % + 20 / ± 1.2 % + 40
10.000A / 1m A ± 1 % + 20 / ± 3 % + 40


- Měření proudu AC + DC ( 50Hz až 1kHz ; 1kHz až 10kHz ) :
( rozsah / rozlišení / přesnost do 1kHz / přesnost do 10 kHz )
600.00 μA / 0.01 μA / ± 0.8 % + 40 / ± 2 % + 40
6000.0 μA / 0.1 μA / ± 0.8 % + 20 / ± 2 % + 40
60.000 mA / 1µA / ± 0.8 % + 40 / ± 2 % + 40
600.00mA / 10µA / ± 0.8 % + 20 / ± 2 % + 40
10.000A / 1m A / ± 1.2 % + 20 / ± 3 % + 40


- Měření odporu a vodivosti :
( rozsah / rozlišení / přesnost )
600.00 Ω / 0.01 Ω / V režimu REL : ± 0.05 % + 10
6.0000 kΩ / 0.1 Ω / ± 0.05 % + 2
60.000 kΩ / 1Ω / ± 0.05 % + 2
600.00 kΩ / 1Ω / ± 0.05 % + 2
6.0000 MΩ / 0.1kΩ / ± 0.3% + 10
60.000 MΩ / 1 kΩ / ± 2 % + 10
60.00nS / 0.01nS / ± 2 % + 10 ( S = jednotka Siemens )


- Měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
6.000 nF / 1 pF / ± 3.0 % + 10
60.00 nF / 10pf / ± 2.5 % + 5
600 nF až 600 µF / 0.1 nF až 0.01 µF / ± 2 % + 5
6 mF / 1 µF / ± 5 % + 5
60 mF / 10 µF / Není specifikováno

- Měření kmitočtu, střídy a periody (šířky pulzu) :
( rozsah / rozlišení / přesnost )
60.000 Hz / 0.001 Hz / ± 0.02 % + 8
600 Hz až 60 MHz / 0.01 Hz až 0.001 MHz / ± 0.01 % + 5
10 % až 90 % ( 10Hz až 2kHz ) / 0.01 % / ± 1.2 % + 30
250ms / 1µs až 0.1ms / ± 1.2 % + 30


- typ displeje : barevný ( 64K color) TFT LCD, s maticí bodů 320 x 240 px
- počet digitů : 60000
- analogový řádek : 61 segmentů
- napájení : akumulátorem LiIon 7,4V/2000mAh
- jištění rozsahu 10A pojistkou FF 10A H/1000V (10 x 38mm)
- jištění rozsahu mA/µA pojistkou FF 800mA H/1000V (6 x 32mm)
- rozměry přístroje : 225 x 103 x 59 mm
- hmotnost: cca 638 g (včetně baterie)
- pracovní teplota : -20°C až 50°C
- pracovní relativní vlhkost při 0°C až 30°C méně nebo rovno 80% ; při 30°C až 40°C méně nebo rovno 75% ; při 40°C až 50°C méně nebo rovno 45% ;
- pracovní nadmořská výška 0 až 2000m
- skladovací teplota : - 30°C až 60°C
- možnost dokoupení Bluetooth adaptéru UT-D07 pro přenos hodnot do PC
- Přístroj plní standarty:
cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Vyhovuje normám UL STD.: 61010-1, 61010-2-030
Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033

- Výrobce: UNI-TREND
-


Obsah balení :

- multimetr UT181A s úložným plátěným obalem
- akumulátor LiIon 7,4V/2000mAh - v přístroji
- pojistka F1: FF 800 mA H 1000 V (6 x 32mm) - v přístroji
- pojistka F2: FF 10 A H 1000 V (10 x 38mm) - v přístroji
- 1x kabel USB s opto-el. převodníkem
- 2 x termočlánek typu K ( nikl-chrom-nikl-křemík) do teplot +230°C )
- 1 pár měřicích kabelů s hroty v kategorii CAT III 1000V, CAT IV 600V
- 1x teplotní konektor
- 1x nabíjecí konektor
- nabíjecí zdroj DC 10V/500mA
- návod na použití česky, slovensky a anglicky
