Multimetr UNI-T UT161B

Detailní popis produktu

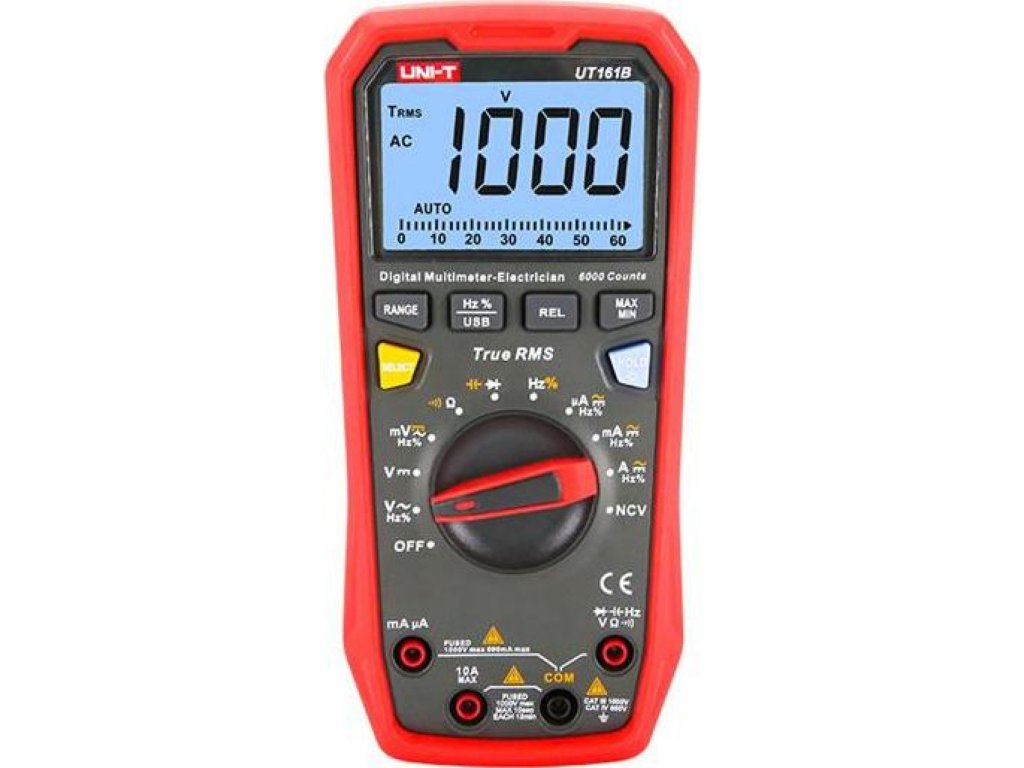

Multimetr UNI-T UT161B
Řada multimetrů UT161 je řada vysoce spolehlivých, bezpečných, odolných a přesných multimetrů, které mají certifikát CE a jsou vhodné pro evropský trh. Displeje těchto multimetrů jsou podsvícené LCD (tmavé údaje na světlém pozadí) s počtem míst ±6000 (pro UT161B a UT161D) a ±22000 pro UT161E. Displeje mají obnovovací frekvenci 2 - 3x za vteřinu, obsahují také analogový sloupec se 31 segmenty (UT161B a UT161D) nebo 41 segmenty (UT161E). Multimetry měří AC i DC napětí do 1000V a jsou vybaveny zvukovým a optickým varováním při dosažení maximálních hodnot napětí / proudu, příp. teploty. Umožňuje bezkontaktní detekci vodičů s AC napětím. V balení je obsažen USB kabel s optoelektrickým převodníkem pro přenos dat do PC. Napájení je čtyřmi kusy mikrotužkových baterií AAA (R03) a přístroj se automaticky vypíná po 15ti minutách nečinnosti (funkci lze dočasně vypnout). Jištění proudových vstupů je provedeno trubičkovými pojistkami a pojistky je možné testovat bez otevření přístroje.

Digitální multimetr UT161B True RMS 1000 V.

Parametry produktu :

- plně vyhovuje normě IEC/EN61010-1, a má dvojitou izolaci
- zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů
- zařazen do kategorie CAT IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace )
- LCD displej typu HTN s maximálním zobrazením ±6000
- obnovovací frekvence u většiny měření 3x za vteřinu
- nastavení rozsahů automatické nebo manuální
- automatická indikace polarity
- měřící rozsahy AC napětí (střídavého) : 60 mV / 1000 V
- měřící rozsahy AC proudu (střídavého) : 600 μA / 10 A
- měřící rozsahy DC napětí (stejnosměrného) : 60 mV / 1000 V
- měřící rozsahy DC proudu (stejnosměrného) : 600 μA / 10 A
- měřící rozsahy odporu rezistorů : 600 Ω / 60 MΩ
- měřící rozsahy kapacity kondenzátorů : 60 nF / 66mF
- měřicí rozsah kmitočtu: 10 Hz / 10,00MHz
- měřicí rozsah pracovní cyklus: 0,1% až 99,9%
- měření křemíkových přechodů diod
- měření spojitosti vedení
- bezkontaktní detekce napětí NCV
- vysoká přesnost
- TRMS, měření efektivních hodnot napětí st. napětí a proudů
- mód relativního měření
- režim MAX/MIN
- upozornění na překročení rozsahu: OL
- USB kabel pro přenos naměřených hodnot do PC
- ochrana vstupů proti přetížení napětí větším než 1000V
- ochrana proudového vstupu μA a mA rychlou pojistkou FF600 mA H 1000 V, ø6 x 32mm CE
- ochrana prudového vstupu 10A rychlou pojistkou FF11A / 1000V ø10 x 38mm CE
- vstupní impedance na rozsahu mV cca 1GΩ, na ostatních napěťových rozsazích 10MΩ,
- test diod a polovodičových přechodů napětím 0 až 3V, testovací proud 1,2mA
- napájení 4ks baterií AAA R03 1,5V
- indikace slabé baterie
- automatické vypnutí po 15ti minutách ( uspání při nečinnosti )
- volitelný doplněk Bluetooth adaptér pro přenos dat do PC
- je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%


Technické parametry :
(přesnost je definována při teplotě 23 °C ±5 °C a relativní vlhkosti menší nebo rovné 75% )

- Měření DC napětí ( vstupní impedance je pro rozsah mV cca 1 GΩ, pro ostatní rozsahy cca je 10MΩ ) :
(rozsah / rozlišení / přesnost)
60,00 mV / 0,01mV / ± (0,8 % + 5)
600,0 mV / 0,1 mV / ± (0,8 % + 3)
6,000 V / 0,001 V / ± (0,5 % + 3)
60,00 V / 0,01 V / ± (0,5 % + 3)
600,0 V / 0,1 V / ± (0,5 % + 3)
1000 V / 1 V / ± (1,0 % + 3)


- Měření AC napětí ( vstupní impedance cca 10MΩ ) :
( rozsah / rozlišení / přesnost v rozsahu 40Hz až 500 Hz
60,00 mV / 0,01 mV / ± (1,2 % + 5)
600,0 mV / 0,1 mV / ± (1,2 % + 5)
6,000 V / 0,001 V / ± (1,0 % + 3)
60,00 V / 0,01 V / ± (1,0 % + 3)
600,0 V / 0,1 V / ± (1,0 % + 3)
1000 V / 1 V / ± (1,2 % + 5)
Zobrazuje reálnou efektivní hodnotu RMS


- Měření DC proudu :
( rozsah / rozlišení / přesnost )
600,0 μA / 0,1 μA / ± (1,0 % + 2)
6000 μA / 1 μA / ± (1,0 % + 2)
60,00 mA / 10 μA / ± (1,0 % + 3)
600,0 mA / 0,1 mA / ± (1,0 % + 3)
6,000 A / 1 mA / ± (1,2 % + 5)
10,000 A / 10 mA / ± (1,2 % + 5)


- Měření AC proudu :
( rozsah / rozlišení / přesnost v rozsahu 40 Hz až 500 Hz
600,0 μA / 0,1 μA / ± (1,2 % + 5)
6000 μA / 1 μA / ± (1,2 % + 5)
60,00 mA / 10 μA / ± (1,5 % + 5)
600,0 mA / 0,1 mA / ± (1,5 % + 5)
6,000 A / 1 mA / ± (2,0 % + 5)
10 A / 10 mA / ± (2,0 % + 5)
Zobrazuje reálnou efektivní hodnotu RMS


- Měření odporu :
( rozsah / rozlišení / přesnost )
600,0 Ω / 0,1 Ω / ± (1,2 % + 2)
6,000 kΩ / 1 Ω / ± (1,0 % + 2)
60,00 kΩ / 10 Ω / ± (1,0 % + 2)
600,0 kΩ / 100 Ω / ± (1,0 % + 2)
6,000 MΩ / 1 kΩ / ± (1,2 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)



- Měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
60,00 nF / 10 pF / ± (3,0 % + 5)
600,0 nF / 100 pF / ± (3,0 % + 5)
6,000 μF / 1 nF / ± (3,0 % + 5)
60,00 μF / 10 nF / ± (3,0 % + 5)
600,0 μF / 100 nF / ± (3,0 % + 5)
6,000 mF / 1 μF / ± (10 % + 5)
60,00 mF / 10 μF / ± (10 % + 5)


- Měření diod a polovodičových přechodů :
naměřená hodnota je 0,12 až 2 V a svítí zelená kontrolka: dioda je v pořádku,
naměřená hodnota je menší než 0,12 V a svítí červená kontrolka: dioda může být poškozená
normální úbytek napětí na křemíkovém přechodu je 0,500 až 0,800mV
rozlišení napětí při tomto měření : 0,001V


- Měření spojitosti obvodu :
při odporu vedení ≥70 Ω je indikován přerušený obvod, bzučák nepípá a svítí červená kontrolka
při odporu vedení ≤50 Ω je indikován nepřerušený obvod, bzučák nepřerušitě pípá a svítí zelená kontrolka
ochrana proti přetížení: 1000V
rozlišení odporu při tomto měření: 0,1 Ω



- Měření kmitočtu, pracovního cyklu :
( rozsah / rozlišení / přesnost )
10 Hz až 10 MHz / 0,01 Hz až 0,01 MHz / ± 0,1 % + 4

0,1 % až 99,9 % / 0,1 % / ± (2,0 % + 5)


Obecné specifikace :

- provozní teplota: 0 °C - 40 °C (32 °F - 104 °F)
- relativní vlhkost: ≤75% při 0 °C - 30 °C; ≤ 50 % při 30 °C - 40 °C
- skladovací teplota: -10 °C - 50 °C (14 °F - 122 °F)
- provozní nadmořská výška: ≤2000 m
- elektromagnetická kompatibilita: odpovídá normám EN61326-1: 2006 a EN61326-2-2: 2006
- rozměry: 186 mm × 89 mm × 49 mm
- hmotnost: 400 g
- přístroj plní standarty:
cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Vyhovuje normám UL STD.: 61010-1, 61010-2-030
Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033


Obsah balení :

- multimetr UT161B s úložným obalem
- pozlacené měřicí kabely CAT III 1000V / CAT IV 600V
- USB kabel pro přenos dat do PC
- pojistka F1: 6 x 32 mm FF 600mA H 1000 V (ø6 x 32mm) CE - v přístroji
- pojistka F2: 6 x 25 mm FF 11A H 1000 V (ø10 x 38mm) CE - v přístroji
- 4ks baterií AAA, R03 1,5V
- český, slovenský, anglický manuál


Velkoobchodní balení :

- standardní množství v kartonu: 20ks
- rozměry standardního kartonu: 480 mm x 370 mm x 325 mm
- celková hmotnost kartonu: 17,8 kg


- Výrobce : UNI-TREND
-
