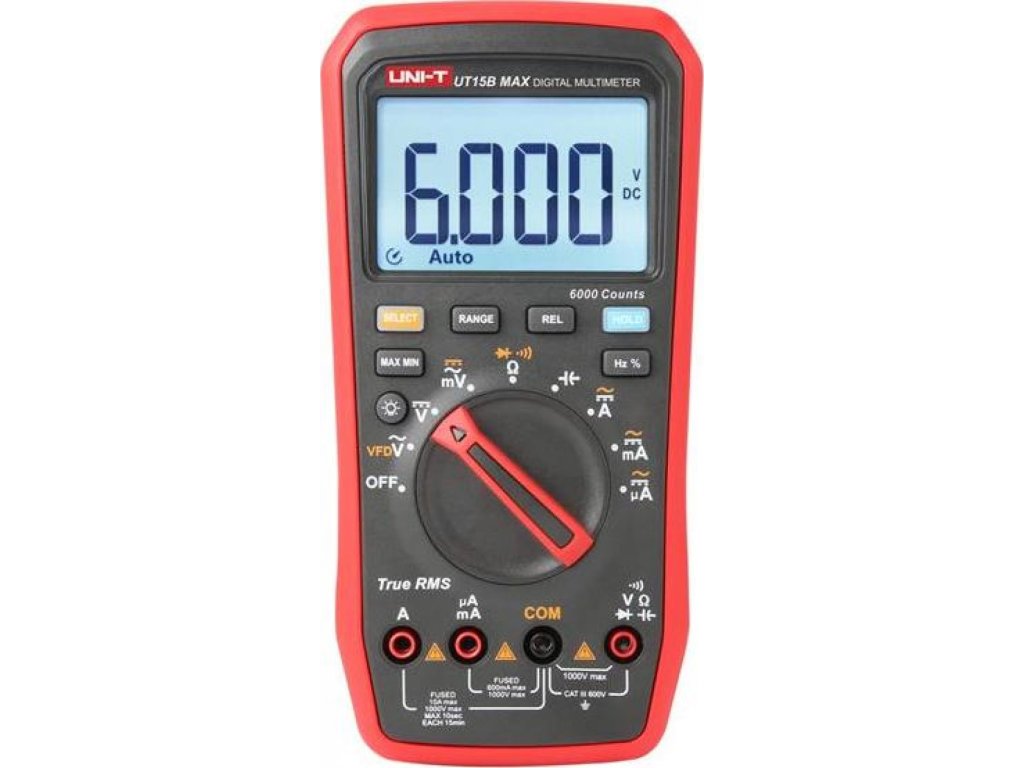

Multimetr UNI-T UT15B MAX

Detailní popis produktu

Digitální multimetry UT15B MAX je spolehlivý digitální multimetr typu True-RMS. Multimetr je navržen tak, aby odolával rušení, a dokáže odfiltrovat rušení od nosné frekvence překryté sinusovým signálem nebo signálem různého zkreslení napětí a je schopen měřit výstupní napětí pohonu s proměnnou frekvencí. V režimu stejnosměrného/ střídavého napětí může přístroj provádět měření frekvence a pracovního cyklu.

Multimetry True RMS řady UT15B/17B/18B MAX mají kompaktní a přenosný design, rychlou odezvu, silnou ochranu proti rušení EMC a dodávají se se standardními pozlacenými testovacími vodiči a pozlacenými testovacími vodiči s jemným zakončením. jsou také vybaveny ochranou vstupu 1000 V v celém rozsahu, díky čemuž jsou ideálním nástrojem pro elektronické a elektrotechniky. Certifikáty: CE, UKCA, cETLus, REACH, RoHS


Parametry produktu:

- velký LCD displej, analogově-digitální displej s 6000 číslicemi, obnovovací frekvence rychlého ADC: 5krát za sekundu
- vestavěný V.F.D pro přesné měření zkresleného napětí a napětí s proměnnou frekvencí
- inteligentní měření kapacity umožňující automatické opuštění režimu relativního měření při kapacitě nad 6,2 μF v režimu relativního měření
- možnost zachycení změny maximální/minimální hodnoty (MAX/MIN) při měření napětí, proudu a odporu
- plnohodnotná ochrana proti falešné detekci umožňující odolat přepětí maximálně 1000 V; navržena s indikací přepětí a nadproudu
- svorka proudového vstupu je vybavena zvukovou a vizuální signalizací nesprávného připojení
- dvě testovací sondy (standardní a s jemným hrotem)
- LED indikace pro vysoké testovací napětí (≥30 V).
- dva režimy podsvícení (silný/slabý jas).
- při přepínání polohy v aktuální poloze AC/DC je aktivována funkce paměti.


Technické parametry:

- měřící rozsahy DC napětí (stejnosměrného): 600 mV / 6 V / 60 V / 600 V / 1000 V ±(0.4%+3)
- měřící rozsahy AC napětí (střídavého): 600 mV / 6 V / 60 V / 600 V / 1000 V ±(0.5%+5)
- VFD (napětí): 600 V ±(8%)
- měřící rozsahy AC proudu (střídavého): 600 μA / 6000 μA / 60 mA / 600 mA / 6 A / 10 A ±(1,2%+3)
- měřící rozsahy DC proudu (stejnosměrného): 600 μA / 6000 μA / 60 mA / 600 mA / 6 A / 10 A ±(1,2%+3)
- měřící rozsahy odporu rezistorů: 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ ±(0,5%+2)
- měřicí rozsah frekvence: 10 Hz až 10 MHz ±(0,1%+3)
- měřicí rozsah pracovního cyklu: 1% až 99,9% ±(1,0%+4)
- LCD displej typu HTN s maximálním zobrazením 6000
- test diod
- režim: DATA HOLD , MAX/MIN
- mód relativního měření
- podsvícení (nastavitelné)
- nastavení rozsahů automatické nebo manuální
- automatické vypnutí (uspání při nečinnosti)
- indikace slabé baterie
- zvukový a vizuální alarm
- alarm chybného zapojení
- kategorie: CATⅢ 600V
- napájení 2ks baterií R6 1,5V
- hmotnost: 455 g
- rozměr: 182 mm x 91 mm x 45 mm
- příslušenství: 1 ks uživatelská příručka, 2 páry testovacích vodičů (normální pozlacená sonda a sonda s jemným hrotem), 2 ks baterie.




















UT15B MAX je spolehlivý digitální multimetr typu true-RMS. Přístroj je navržen tak, aby odolával rušení, a dokáže odfiltrovat rušení od nosné frekvence překryté sinusovým signálem nebo signálem různého zkreslení napětí a je schopen merit výstupní napětí pohonu s proměnnou frekvencí. V režimu stejnosměrného/ střídavého napětí muže měřič provádět měření frekvence a pracovního cyklu. Řada multimetrů MAX dosahuje ochrany proti falešné detekci a alarmu při nesprávném připojení ke vstupní svorce v aktuální poloze, což uživateli zajištuje bezpečnou práci.


Parametry produktu:

- velký LCD displej, analogově-digitální displej s 6000 číslicemi, obnovovací frekvence rychlého ADC: 5krát za sekundu.
• Vestavěný VFD pro přesné měření zkresleného napětí a napětí s proměnnou frekvencí.
• Inteligentní měření kapacity umožnující automatické opuštení režimu relativního měření pri kapacitě nad 6,2 μF v režimu relativního měření.
• Možnost zachycení změny maximální/minimální hodnoty (MAX/MIN) při měření napětí, proudu a odporu (UT15B MAX/UT17B MAX).
• Plnohodnotná ochrana proti falešné detekci umožnující odolat přepětí maximálně 1000 V; navržena s indikací přepětí a nadproudu.
• UT18B MAX je navržen s funkcí měření LED (výstup: 12 V) pro automatickou identifikaci polarity.
• Svorka proudového vstupu je vybavena zvukovou a vizuální signalizací nesprávného připojení.
• LED indikace (UT17B MAX) pro vysoké testovací napetí (≥30 V).
• Má dva režimy podsvícení (silný/slabý jas).
• Při přepínání polohy v aktuální poloze AC/DC je aktivována funkce paměti.

Všeobecná specifikace
1. Maximální napětí mezi vstupní svorkou a uzemněním: Podrobnosti viz „Technická specifikace".
2. A Svorka: FF 11A H 1000V rychle působící pojistka. Vypínací schopnost: 20KA nebo lepší.
3. A mA/μA svorka: FF 440mA H 1000V rychle působící pojistka. Vypínací schopnost: 10KA nebo lepší.
4. Počet zobrazení: 6100
5. Ostatní:
Rozsah: Auto/Manuální
Polarita: Auto
Obnovte 5 krát za sekundu; indikace překročení je „OL".
Obrazovka displeje: Obrazovka HTN
Provozní teplota: 0°C~ 40°C (32°F ~ 104°F)
Skladovací teplota: -10°C~50°C (14°F~122°F)
Relativní vlhkost: ≤75% (0°C~30°C níže); ≤50% (30°C~40°C)
6. Provozní nadmořská výška: 0~2000m
7. Baterie: AA R6P 1,5Vx2
8. Vybitá baterie: Na LCD displeji se zobrazí symbol,,
9. Vnější rozměry: O 182 mm x 91 mm x 45 mm
10. Hmotnost: 452 g (včetně baterií)
11. EMC:
Pro RF pole 1V/m: Celková přesnost = Specifikovaná přesnost + 5% rozsahu Pro vysokofrekvenční pole nad 1V/m: Není specifikováno
12. Hodnocení IP:
UT15B MAX/UT17B MAX: IP40
UT18B MAX: N/A




































------------------------------



Digitální multimetr UT15B PRO 1000 V True RMS je vysoce spolehlivý, bezpečný a odolný multimetr, měřící skutečné hodnoty RMS, určený i pro měření v rozvodných zařízeních kategorie CAT III 1000 V / CAT IV 600 V. Multimetr je vybaven vestavěným filtrem VFC a dokáže odfiltrovat rušení vznikající například na měničích napětí, což vede k přesnějšímu odečtu napětí.
Tyto měřicí přístroje jsou dodávány s pozlacenými měřicími kabely pro rychlé a přesné měření. Multimetr UT15B PRO poskytuje ochranu v celém rozsahu do 1000 V, stejně jako ochranu proti přepěťovým špičkám napětí 8 kV, aby mohl odolat náhlým rázům vysokého napětí. Rozsahy mohou být přepínané automaticky nebo manuálně. Můžete využít automatického podsvícení displeje LCD, jehož maximální zobrazitelná hodnota je 6200. Možnost používání i v prostředí s elektrickým polem až 1V/m. Proudový rozsah μA a mA je jištěn rychlou pojistkou FF440 mA H 1000 V, ø10 x 38mm CE a proudový rozsah 10A je jištěn rychlou pojistkou FF11A / 1000V ø10 x 38mm CE. Napájení je provedeno dvěma kusy tužkových baterií AA R6 1,5V a přístroj se automaticky vypíná po 15ti minutách nečinnosti (funkci lze dočasně vypnout).



Parametry produktu:

- měření skutečné efektivní hodnoty - True RMS
- kompaktní design
- funkce V.F.D
- rychlé měření kontinuity
- rychlé měření kapacity
- dvě testovací sondy (standardní a s jemným hrotem)
- silná EMC ochrana proti rušení
- ochrana vstupu v plném rozsahu


Technické parametry :

(přesnost je definována při teplotě 23 ° C ±5 ° C a relativní vlhkosti menší nebo rovné 75% )

- měření DC napětí ( vstupní impedance je v rozsahu mV ≥3GΩ, v ostatních rozsazích 10MΩ ) :
(rozsah / rozlišení / přesnost)
600,0 mV / 0,1mV / ± (0,5 % + 3)
6,000 V / 0,001V / ± (0,5 % + 3)
60,00 V / 0,01V / ± (0,5 % + 3)
600,0 V / 0,1V / ± (0,5 % + 3)
1000, V / 1V / ± (0,5 % + 3)

- měření AC napětí ( vstupní impedance cca 10MΩ, 45Hz až 400Hz ) :
( rozsah / rozlišení / přesnost )
600,0 mV / 10µV / ± (0,5 % + 3)
6,000 V / 0,1 mV / ± (0,5 % + 3)
60,00 V / 1mV / ± (0,5 % + 3)
600,0 V / 10mV / ± (0,5 % + 3)
1000,0 V / 100mV / ± (0,5 % + 3)
V.F.C. 600,0V / 0,1 V / ± (4,0 % +10); (40Hz až 400Hz)

- měření DC proudu :
( rozsah / rozlišení / přesnost )
600,0 μA / 0,1 μA / ± 0,8% + 3
6000 μA / 1 μA / ± 0,8% + 3
60,00 mA / 0,01mA / ± 0,8% + 3
600,0 mA / 0,1mA / ± 0,8% + 3
6,000 A / 0,001A / ± 1,2 % + 5
10,000 A / 0,01 A / ± 1,2 % + 5

- měření AC proudu ( 40Hz až 500Hz ) :
( rozsah / rozlišení / přesnost )
600,0 μA / 0,1 μA / ± (1,0 % + 3)
6000 μA / 1 μA / ± (1,0 % + 3)
60,00 mA / 0,01mA / ± (1,0 % + 3)
600,0 mA / 0,1mA / ± (1,0 % + 3)
6,000 A / 0,001A / ± (1,5 % + 3)
10,00 A / 0,01A / ± (1,5 % + 3)

- měření odporu :
( rozsah / rozlišení / přesnost )
600,0 Ω / 0,1 Ω / ± (0,5 % + 2)
6,000 kΩ / 1 Ω / ± (0,5 % + 2)
60,00 kΩ / 10 Ω / ± (0,5 % + 2)
600,0 kΩ / 100 Ω / ± (0,5 % + 2)
6,000 MΩ / 1 kΩ / ± (0,5 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)

- měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
60,00 nF / 0,01 nF / v režimu REL: ± (4,0 % + 8)
600,0 nF / 0,1 nF / ± 2,0 % + 5
6,000 μF / 0,001 μF / ± 2,0 % + 5
60,0 μF / 0,01μF / ± 2,0 % + 5
600,0 μF / 0,1μF / ± 2,0 % + 5
6,000 F / 1 µF / ( ≤ 1000μF) / ± (5,0 % + 5)
6,000 F / 1 µF / ( ≥ 1000μF) / ± (10,0 % )


- měření diod a polovodičových přechodů :
napětí otevřeného obvodu: 3,0 V
testovací proud: cca 1,2 mA)
normální úbytek napětí na křemíkovém přechodu je 0,500 až 0,800mV
rozlišení napětí při tomto měření : 0,001V


- měření spojitosti obvodu :
při odporu vedení >50 Ω je indikováno přerušení, bzučák nepípá
při odporu vedení ≤10 Ω je indikován nepřerušený obvod, bzučák nepřerušitě pípá
ochrana proti přetížení: 1000V


- jištění rozsahu 10A pojistkou FF 11A H/1000V (10 x 38mm) CE
- jištění rozsahu mA/µA pojistkou FF 440mA H/1000V (10 x 38mm) CE
- krytí přístroje IP40
- rozměry přístroje : 195 x 95 x 58 mm
- hmotnost: cca 484,5 g (včetně baterií)
- pracovní teplota : 0°C až 40°C
- pracovní relativní vlhkost při 0°C až 30°C méně nebo rovno 75%, při 30°C až 40°C méně nebo rovno 50%
- pracovní nadmořská výška 0 - 2000 m
- skladovací teplota : - 10°C až 50°C
- přístroj plní standarty:
cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Vyhovuje normám UL STD.: 61010-1, 61010-2-030
Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033
